PCB探針（Printed Circuit Board Probe）是用于PCB板測試、調試或連接的精密接觸元件，其設計需適配PCB板的焊點、焊盤、通孔等結構，確保測試信號的穩定傳輸，根據結構、功能和應用場景的不同，PCB探針可分為多種類型，常見用途也覆蓋了電子制造的多個環節。

一、PCB探針的常見類型

1. 按結構劃分

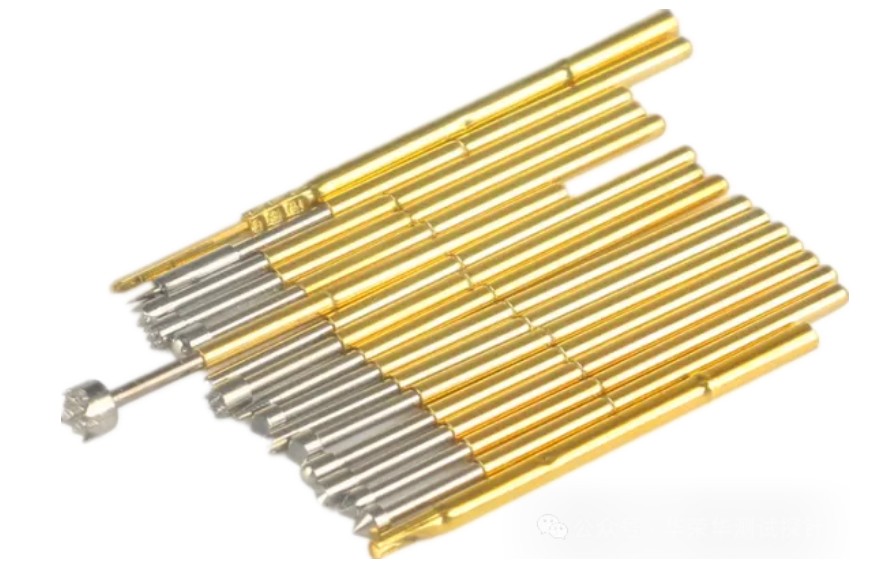

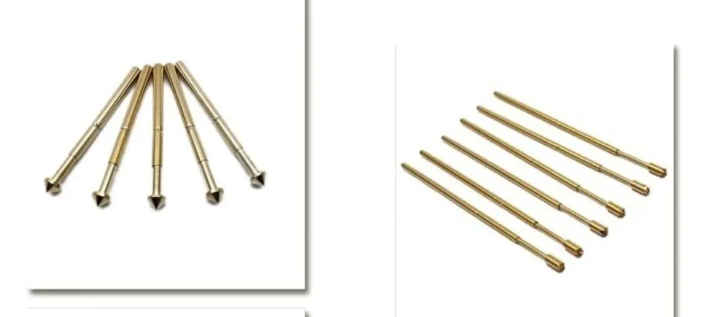

彈簧探針

最常見的PCB探針類型，由針軸、彈簧、針管組成，通過彈簧的彈力實現與PCB焊點的緊密接觸，具有接觸穩定、耐磨損、可適應一定公差（如PCB板翹曲）的特點，廣泛用于測試治具。

細分：根據針軸頭部形狀，可分為尖頭、圓頭、平頭、凹頭、四爪頭（抓取焊點）等，適配不同焊點形態（如焊盤、引腳、過孔）。

常見的類型

針身直徑：1.36mm，總長：33.30mm的P100探針

針身直徑：2.02mm，總長：33.35mm的P125探針

針身直徑：2.36mm，總長：33.9mm的P156探針

針身直徑：1.02mm，總長：33.35mm的PL75探針

針身直徑：1.02mm，總長：16.50mm的P75探針

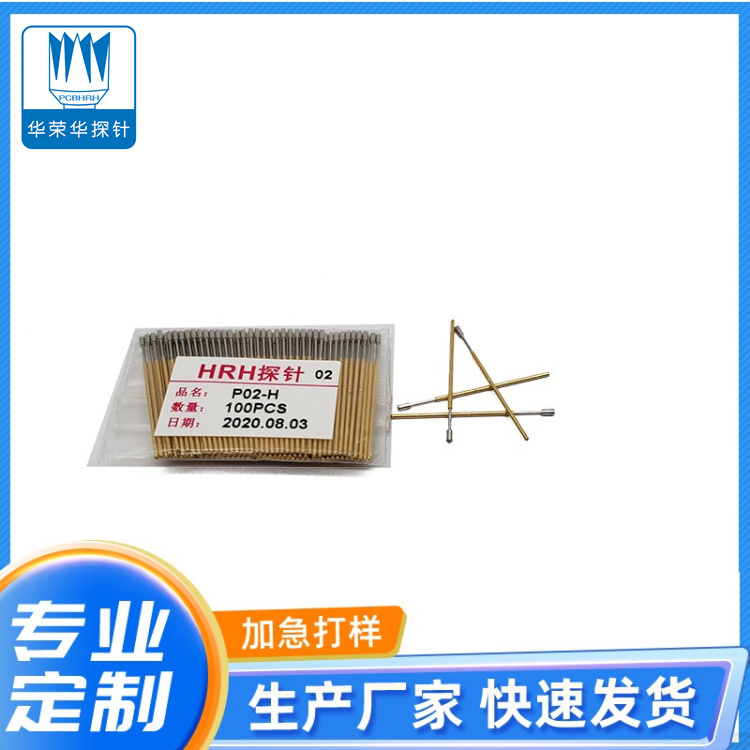

針身直徑：0.68mm，總長：24.70mm的P02探針

 2. 按應用場景分類

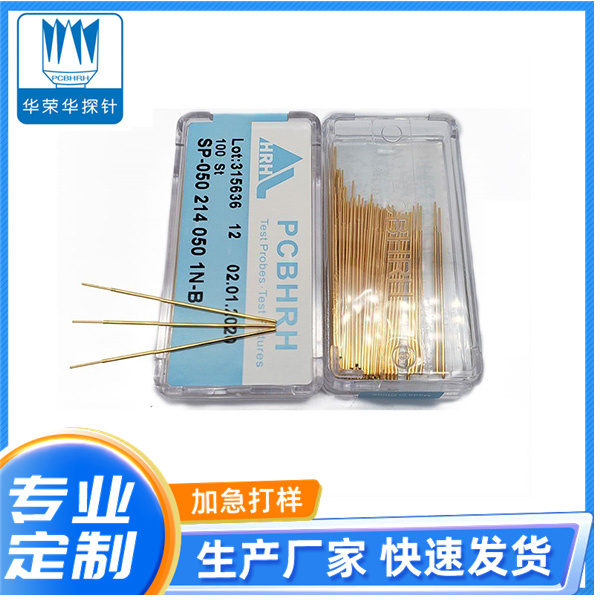

測試探針（Test Probe）

用于PCB生產中的功能測試（如通斷測試、電壓/電流測試、信號傳輸測試），是測試治具的核心部件。

二、PCB探針的常見用途

1. PCB生產測試（制造業核心場景）

ICT測試（In-Circuit Test，在線測試）：在PCB裸板或組裝后（PCBA），通過探針接觸焊點，檢測電路通斷、短路、電阻/電容/電感等元件是否焊接正確，篩選出故障板。

FCT測試（Functional Test，功能測試）：模擬PCB實際工作環境，通過探針連接測試治具與PCB的關鍵焊點，測試其功能是否正常（如電源板輸出電壓是否達標、控制板是否響應指令）。

2. 自動化設備連接（工業場景）

在自動化產線中，PCB探針作為臨時連接器，實現PCB在不同工序間的信號/電源傳輸（如PCB從焊接工位轉移到測試工位時，通過探針快速接通電源進行預測試）。

部分設備中，探針用于PCB與外部模塊的臨時對接（如編程器通過探針向PCB上的芯片寫入程序）。

3. 特殊場景測試

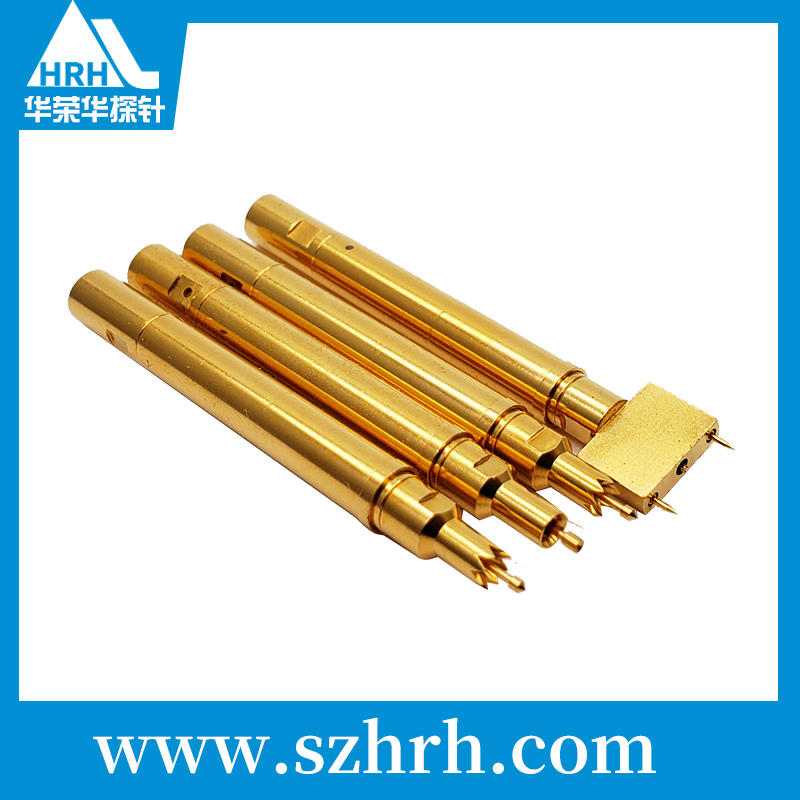

高頻信號測試：如5G通信設備PCB、高速服務器主板的信號傳輸速度測試，需高頻探針減少信號衰減。

大電流場景測試：如電源適配器PCB、電動汽車BMS（電池管理系統）PCB的電流承載能力測試，需大電流探針確保安全導電
